Le relais YX103-12VDC-1CS est un composant électronique de commutation conçu pour s'intégrer sur les circuits imprimés. Ce modèle à 6 broches gère une tension de bobine de 12V continue, offrant une isolation électrique entre la partie commande à basse puissance et le circuit de puissance à commuter.

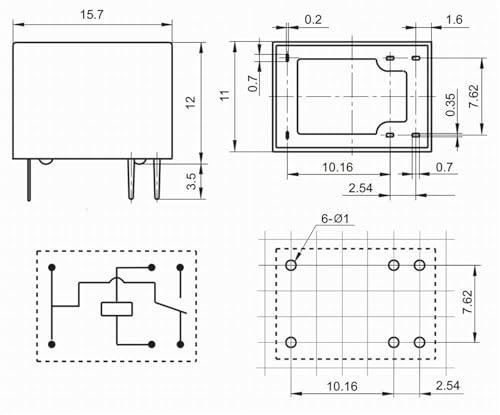

Ce commutateur miniature adopte une configuration de type 1CS (un contact inverseur SPDT) permettant d'ouvrir ou de fermer un circuit selon l'impulsion électrique reçue. Sa structure compacte optimise l'espace sur les cartes électroniques tout en assurant une connexion stable grâce à ses broches rigides traversantes.
| Caractéristique | Valeur technique |
|---|---|
| Modèle principal | YX103-12VDC-1CS |
| Nombre de broches | 6 broches (pins) |
| Tension nominale bobine | 12V DC |
| Configuration des contacts | 1CS (SPDT) |
| Type de montage | Traversant pour circuit imprimé (PCB) |
Ce relais électromécanique trouve sa place dans les systèmes d'automatisation domestique, les cartes de contrôle pour petits appareils électroménagers et les modules de commutation industriels. Il permet de piloter des charges électriques courantes depuis un microcontrôleur ou un circuit logique alimenté en 12V.
